組成與功能

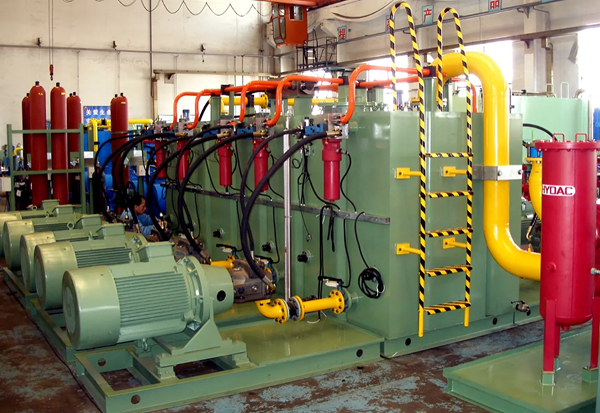

?液壓動力源?

采用軸向柱塞泵（壓力≤40MPa），搭配蓄能器吸收油壓脈動，確保系統壓力穩定。

油箱容量為油泵排量的5-8倍，集成循環過濾裝置（精度5μm）以保障油液清潔度。

?控制閥臺?

電液伺服閥為核心部件，通過調節流量和壓力控制液壓缸動作，響應時間可達40ms，頻率15Hz?。

閥臺配備壓力傳感器（SP1/SP2）和位移傳感器，實時監測液壓缸無桿腔/有桿腔壓力及位置?。

?執行機構?

液壓壓下缸?：每側配置一個，通過電液伺服閥精準調節輥縫，實現厚度自動控制（AGC）。

輔助功能?：包括軋輥平衡、助卷輥開閉（ASC）及板寬控制（AWC），提升軋制精度。

技術特點

?高精度控制?：集成測厚儀、壓力傳感器和計算機閉環系統，板縱向厚差可控制在±5μm內?。

?冗余設計?：多泵自動切換、溢流閥過載保護，確保系統連續運行可靠性。
